Kurbelstativ für Laserscanner
Die meisten Kurbelstative sind für den Einsatz von Rotationslasern ausgelegt. Laserscanner stellen jedoch andere Anforderungen an ein Kurbelstativ. So sind Laserscanner meist schwerer als Rotationslaser. Darüber hinaus erfordert der Einsatz von Laserscannern eine häufigere Höhenverstellung des Stativs. Um diesen speziellen Anforderungen gerecht zu werden, hat Nedo das Industrial Line Stativ-Programm entwickelt. Perfekt abgestimmt auf den Einsatz von Laserscannern.
Merkmale:
- Indirekter Kurbelantrieb für eine einfache Höhenverstellung
- Verstärkte Getriebeeinheit, die auch bei kontinuierlichem Betrieb nahezu verschleißfrei arbeitet
- Verdrehsichere Kurbelsäule mit zentrischer Klemmung
- Stativbeine aus verstärkten Aluminiumprofilen und Beinstreben für zusätzliche Stabilität
- Kombi-Stativschuhe für einen optimalen Stand auf unterschiedlichsten Böden
Technische Daten:
- Min. Nutzhöhe ca. 1,13 m
- Max. Nutzhöhe ca. 2,76 m
- Transportlänge ca. 1,28 m
- Gewicht ca. 9,3 kg
- Halteschraube: 5/8’’ Gewinde
- Auflageteller flach, Ø 110 mm
- Kurbelhub 910 mm
- Stativteller und Gelenke aus Aluminium
- mm-Skala auf Teleskoprohr
Bestell-Nr. 210700
Schachtstativ für Laserscanner
Das Nedo Industrial Line Schachtstativ bietet einen sehr flexiblen Einsatz von 3D-Laserscannern, da diese sowohl über dem Kurbelstativ als auch unterhalb des Kurbelstativs eingesetzt werden können.
Dank des intelligenten Stativkonzepts lassen sich 3D-Laserscanner nicht nur oben auf der Kopfplatte des Kurbelstativs fixieren, sondern es ist auch möglich, die Kurbelsäule zu drehen und das Instrument kopfüber unter dem Kurbelstativ einzusetzen.
Durch die beliebig verlängerbare Zahnsäule kann so ein 3D-Laserscanner kopfüber bis zu 4 m tief in einen Schachtraum eingeführt werden. Zusätzliche Zahnsäulen-Elemente werden in den Kurbelkopf eingeführt und mit Hilfe einer innovativen Arretierung mit dem zuvor eingeführten Zahnsäulenelement sicher verbunden. Vier zusätzliche Zahnsäulen-Elemente mit einer Länge von jeweils 1 m gehören zum serienmäßigen Lieferumfang.
Für eine komfortablere Arbeitsweise kann die Kurbel durch ein Schrauber-Bit ersetzt und der 3D Laserscanner mittels Akku-Schrauber auf die gewünschte Arbeitshöhe gebracht werden.
Technische Daten:
- Min. Nutzhöhe ca. 1,12 m
- Max. Nutzhöhe ca. 5,00 m
- Schachttiefe ca. 4,00 m
- Transportlänge ca. 1,21 m
- Gewicht ca. 8,9 kg
- Halteschraube: 5/8’’ Gewinde
- Stativ-Adapter mit 3/8’’ Gewinde
- Auflageteller flach, Ø 110 mm
- Einsatz des Laserscanners über- und unterhalb des Kurbelstativs
- Stativteller und Gelenke aus Aluminium
- mm-Skala auf Teleskoprohr
- Verdrehsichere Kurbelsäule mit zentrischer Klemmung
- Geeignet für Schächte mit einem Durchmesser von bis zu 205 cm
Bestell-Nr. 210710
Schacht-Stativ inkl. Grundzahnsäule, 4 Verlängerungen mit je 1 m in einer Tasche, Sechskantschraubendreher SW5, magnetischer Bithalter für einen Akku-Schrauber, Handkurbel mit magnetischem Bit-Halter, Satz Kombi-Stativschuhe und Stativ-Adapter 3/8“
Produkt-Flyer
Produktbilder und Anwendungsfotos
Optionales Zubehör für Industrial Line Stative
Adapter für Laserscanner
Abhängig vom Gewicht des 3D-Laserscanners ist die Überkopfmontage am Industrial Line Schachtstativ mittels 5/8’’ Gewinde äußerst schwierig. Darüber hinaus sind die Dreifüße der meisten 3D-Laserscanner nur für Druckbelastungen und nicht für Zugbelastungen ausgelegt. Durch den zweiteiligen Adapter mit Zentrierhilfe wird einerseits die Überkopfmontage des 3DLaserscanners erleichtert. Gleichzeitig wird eine sichere Verbindung von 3D-Laserscanner und Industrial Line Schachtstativ sichergestellt, da der Adapter direkt am 3D-Laserscanner und nicht am Dreifuß befestigt wird. Adapter für verschiedene 3D-Laserscanner sind verfügbar.
Nedo Adapter für Laserscanner
| Bestell-Nr. | |
| 660040 | 3/8’’ und 5/8’’ Schraube Adapter für Faro Focus 3D, X30, X130, X330, M70, S70, S150 und S350 |
| 660041 | Adapter für Leica HDS6200, HDS6100 und HDS7000 sowie Zoller und Fröhlich Imager 5010 |
| 660042 | Adapter für Leica Scanstation P20, P30 und P40 sowie Zoller und Fröhlich Imager 5016 |
| 660043 | Adapter für TRIMBLE TX8 |
Stativwagen
Robuster Stativwagen mit großen lenk- und feststellbaren Rollen. Die Stativspitzen werden in die dafür vorgesehenen Vertiefungen des Stativwagens gesetzt und die Stativschuhe mit einem Gurt festgezurrt. Einfach, sicher und bequem.
Das clevere Design des Stativwagens mit lediglich 2 Schenkeln erlaubt das einfache Manövrieren auch durch enge Türöffnungen und ermöglicht darüber hinaus den einfachen Zugang zum Laserscanner. Bei Schachtanwendungen darf der Schacht einen maximalen Durchmesser von 95 cm haben. Zum Transport kann der Stativwagen platzsparend zusammengeklappt werden.
Bestell-Nr. 660030

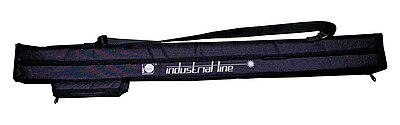

Stativtasche
Stativtasche für Industrial Line Stativ 210710
Länge: 1350 mm
Ø: 250 mm
Bestell-Nr. 655115-613
Prismen-Adapter
Adapter mit Leica-Zapfen. Für die Aufnahme eines Leica-kompatiblen Prismas. Perfekt für ein schnelles Einmessen des 3D-Scanners mittels Totalstation.
Bestell-Nr. 660050
3/8’’ Stativ-Adapter
Stativ-Adapter für 5/8’’ Gewinde auf 3/8’’ Gewinde (passend für Faro Focus 3D Leica BLK 360 und Trimble TX5)
Bestell-Nr. 061837
Zahnsäulenverlängerungsstück
Zusätzliches Zahnsäulenverlängerungsstück mit 1 m Länge für Industrial Line Schachtstativ 210 710.
